HY-SmartSTM32开发板,3.2寸彩屏,漂亮的软解MP3,支持摄像头接口!

Contact Us

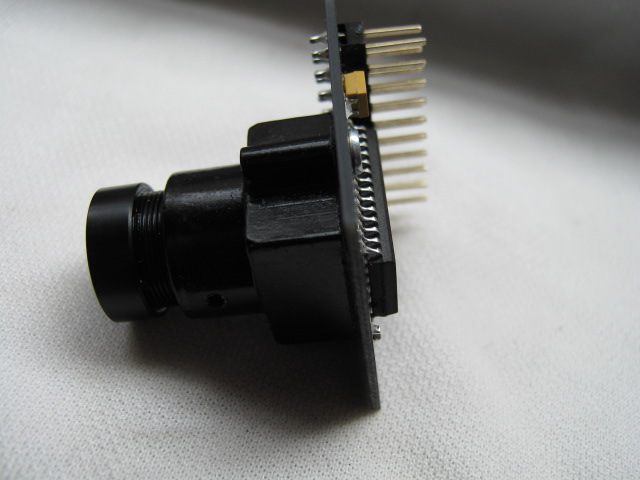

可配套摄像头模块

1.配套 超强摄像头OV7725+AL422B(FIFO)

2.配套 超强摄像头OV7670+AL422B(FIFO)

主要特性：
● CPU：STM32F103VCT6,ARM Cortex-M3内核,256kB Flash, 48KB RAM,最高工作时钟72MHz/90MIPS(1.25DMIPS/MHz),LQFP 100脚封装
● 1个彩色LCD模块接口采用FMSC接口驱动速度飞快，支持本站的3.2寸320X240分辨率大屏幕显示模块
● 1个CAMERA（摄像头）接口，可以接本站带FIFO的摄像头模块（不包含摄像头模块）
● 1个CAN2.0A/B接口
● 2个RS232串口(1路标准DB9插头，一路接线端子引出)
● 1个USB2.0全速DEVICE接口
● 1路IIS音频接口,用于软解MP3输出
● 1个5向摇杆，1个Reset按钮、2个自定义按钮
● 1个RTC后备电池座
● 1个MicroSD卡插槽SDIO(SDIO模式，比SPI模式快)
● 1个自定义LED，1个电源LED，1个USB通信指示LED
● 1路可调电位器输入模拟信号
● 支持一路红外遥控输入（选配）
● 电源指示灯、USB状态指示灯，两个用户编程指示灯
● 标准ARM JTAG 20 PIN仿真接口座(方便连接ST-LINK，JLINK，ULINK2等主流仿真器)
● 3种启动方式：用户Flash、系统存储器、SRAM
● 8MHz 晶振，32.768kHz 晶振
● PCB尺寸: 115mm×85mm
● 提供全面的测试程序，包括UCOS例程，UCGUI例程，漂亮的软件解码MP3测试例程,SD卡读写例程，FATFS文件系统例程，USB通信，USB读卡器，模拟U盘例程，CAMERA测试例程,和其他所有外设的测试例程

配套软件:
● Keil RealView MDK最新版（无代码限制）
● STM32串口ISP软件（用串口下载程序）
● 串口调试软件
● 图片提取软件
● 全部测试代码
 ◆USB DEVICE 模拟键盘，鼠标。模拟USB读卡器
 ◆FATFS文件系统读写例程序
        ◆漂亮的软解MP3演示程序
实用化的例程，可直接应用于产品项目中!

文档资料:
● STM32学习资料
● STM32简单教程
● 所有芯片数据手册和参考文档
● 开发板原理图（PDF格式）
● 其他资料文档

装箱信息:
● HY-SmartSTM32开发板                  一块
● 3.2寸大屏幕彩色LCD模块               一块
● MINI-USB纯铜电缆                     一条
● 5V电源适配器                         一个
● DB9标准串口线                        一条
● 光盘                                 一张
